Сталь 40Х13 применяется: для изготовления режущего, мерительного инструмента, пружин, карбюраторных игл, предметов домашнего обихода, клапанных пластин компрессоров и других деталей, работающих при температуре до 400-450 °С; деталей, работающих в коррозионных средах; различных деталей авиастроения (деталей с высокой твердостью, работающих на износ при больших механических нагрузках, а также в условиях релаксации (нержавеющих пружин, болтов, пальцев, штуцеров, осей и подшипников приборов).
Сталь 40х13 обладает лучшей коррозионной стойкостью после закалки с температуры, обеспечивающей полное растворение карбидов. Повышение температуры отпуска сопровождается снижением стойкости к общей коррозии.
Причиной снижения коррозионной стойкости является обеднение твердого раствора по хрому вследствие выделения карбидов хрома. Снижение коррозионной стойкости наблюдается при отпуске до 600°С, затем происходит некоторое ее увеличение.

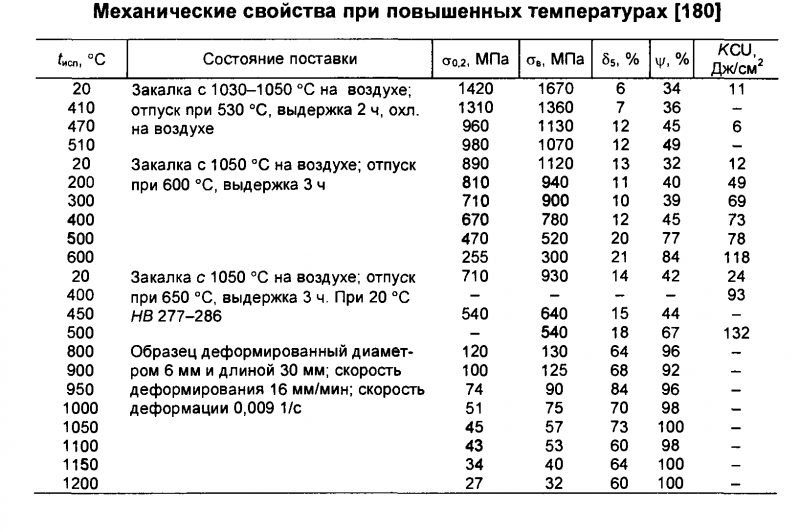

Сталь 40х13 целесообразно применять либо после температурного отпуска при 200-400 °С (с целью получения высокой твердости и коррозионной стойкости), либо после высокого отпуска при 600-650 °С с целью получения конструкционного материала.
