Термобиметаллы купить в Минске и Беларуси
Термобиметаллы — композиционные материалы, состоящие, как минимум, из двух компонентов с различными коэффициентами теплового расширения, прочно сваренных между собой. При нагревании они расширяются по разному и, таким образом, вызывают изгиб термобиметалла. Чем больше разница в тепловом расширении двух компонентов, тем больше кривизна.
Простота действия ТБ (термобиметалла) предполагает его применение в качестве чувствительных элементов не только для измерения температуры окружающей среды, но и изменения состояния, процессов и параметров, связанных с изменением температуры.
При этом изделия из ТБ(термобиметалла) выполняет следующие функции: измерительная, компенсационная, регулирующая, защитная. Применение в термометрах для измерения температуры воздуха, пара, жидкостей, в электрических и газовых печах, радиаторах, термостатах, указателях давления масла, газа, нефти и т.д., в компенсаторах напряжения, в системах автоматического контроля при циркуляции охлаждающих жидкостей или их уровня. В качестве защитных элементов — в предохранительных переключателях, тепловых и защитных реле.
Тепловое воздействие на ТБ(термобиметалл) осуществляется путем конвекции или радиации, в результате теплообмена между элементом и окружающей средой или путем проводимости, когда выделение тепла происходит при прохождении электрического тока через элемент. При этом термобиметалл является элементом сопротивления
Классификация происходит по трем основным признакам:
- по способу теплового воздействия на термобиметаллический элемент;
- по рабочей функции в приборе или устройстве;
- по конструктивной форме элемента.
Виды термобиталлов по ГОСТ 10533-86:
- ТБ2013, ТБ1613, ТБ1821, ТБ1624. Активным слоем выступают высокомарганцевые сплавы 75ГНД и 70ГНХ.
- ТБ1523, ТБ1423, ТБ1323, ТБ1224. Активными составляющими являются марки 20НГ, 24НХ, 19НХ, 27НМ, пассивными — 36Н.
- ТБ1132, ТБ1032, ТБ0921, ТБ0831. Активные составляющие — сплавы Fe-Ni с 18-27 % Ni, пассивные — сплавы Fe-Ni с 42-50 % Ni, сохраняющие низкий ТКЛР до температур 330-480 °С.
- К этой группе относятся стандартные марки ТБ1353, ТБ1254, активным слоем которых являются материалы с низким электросопротивлением — латуни Л62 и Л90, и ТБ1243 и ТБ 1253.
- ТБ 150/140, ТБ 120/145, ТБ140/140, ТБ110/150. Изготавливаются на основе марок ТБ2013 и ТБ1613 за счет увеличения толщины активного слоя — высокоомного сплава 75ГНД.
- Материалы на основе систем Mn-Cu, Mn-Ni, Ni-Ti и др.
Ниже представлены фото термобиметаллов из выполненных поставок…

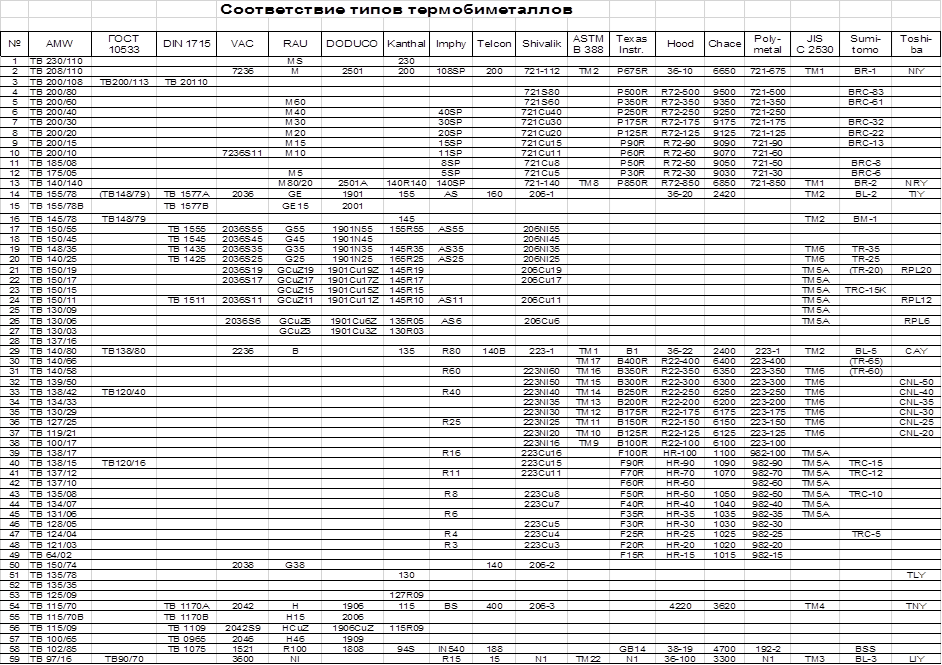

Соответствие типов

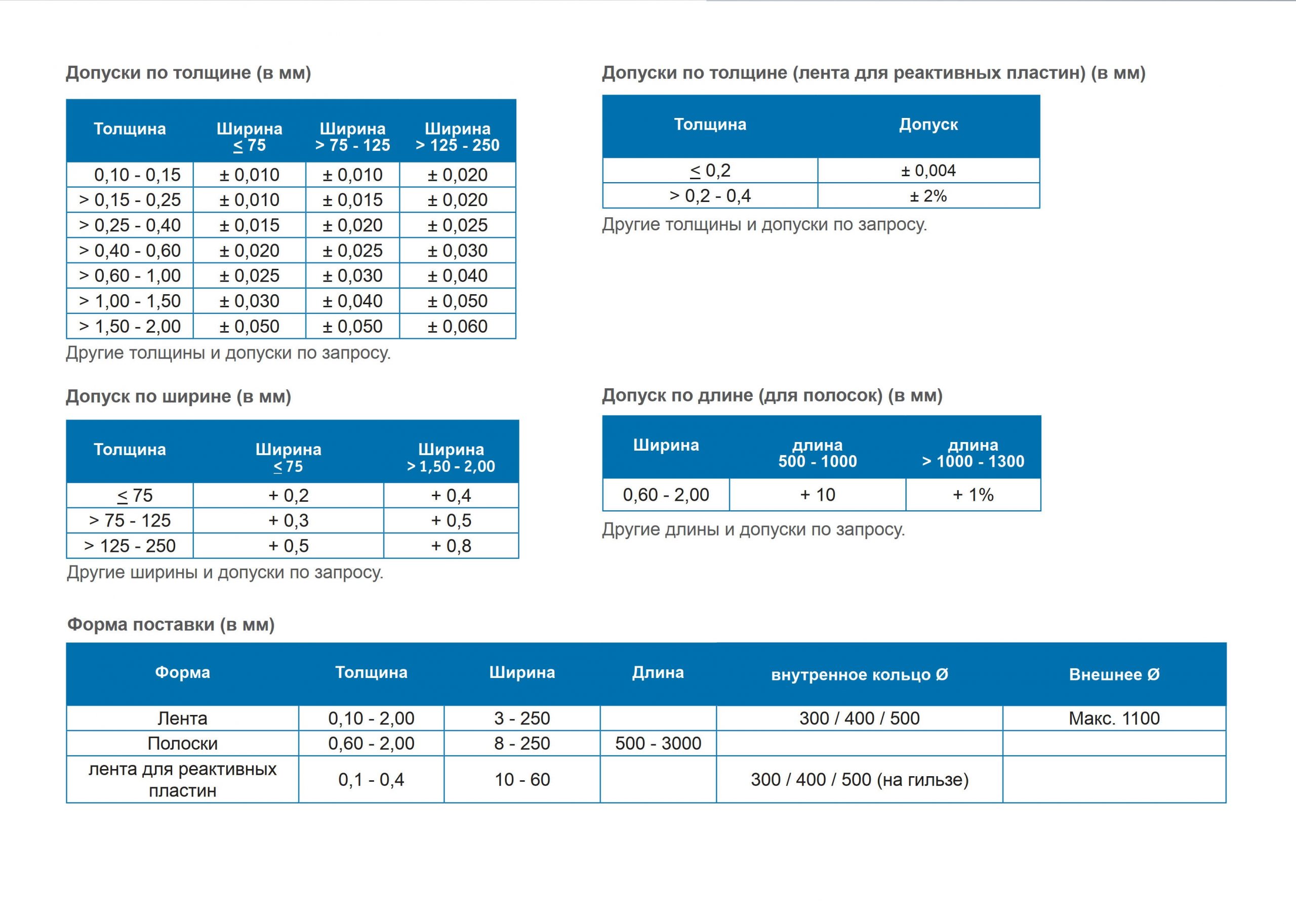

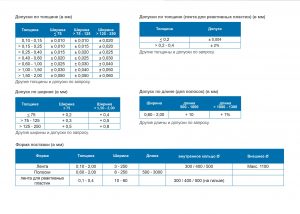

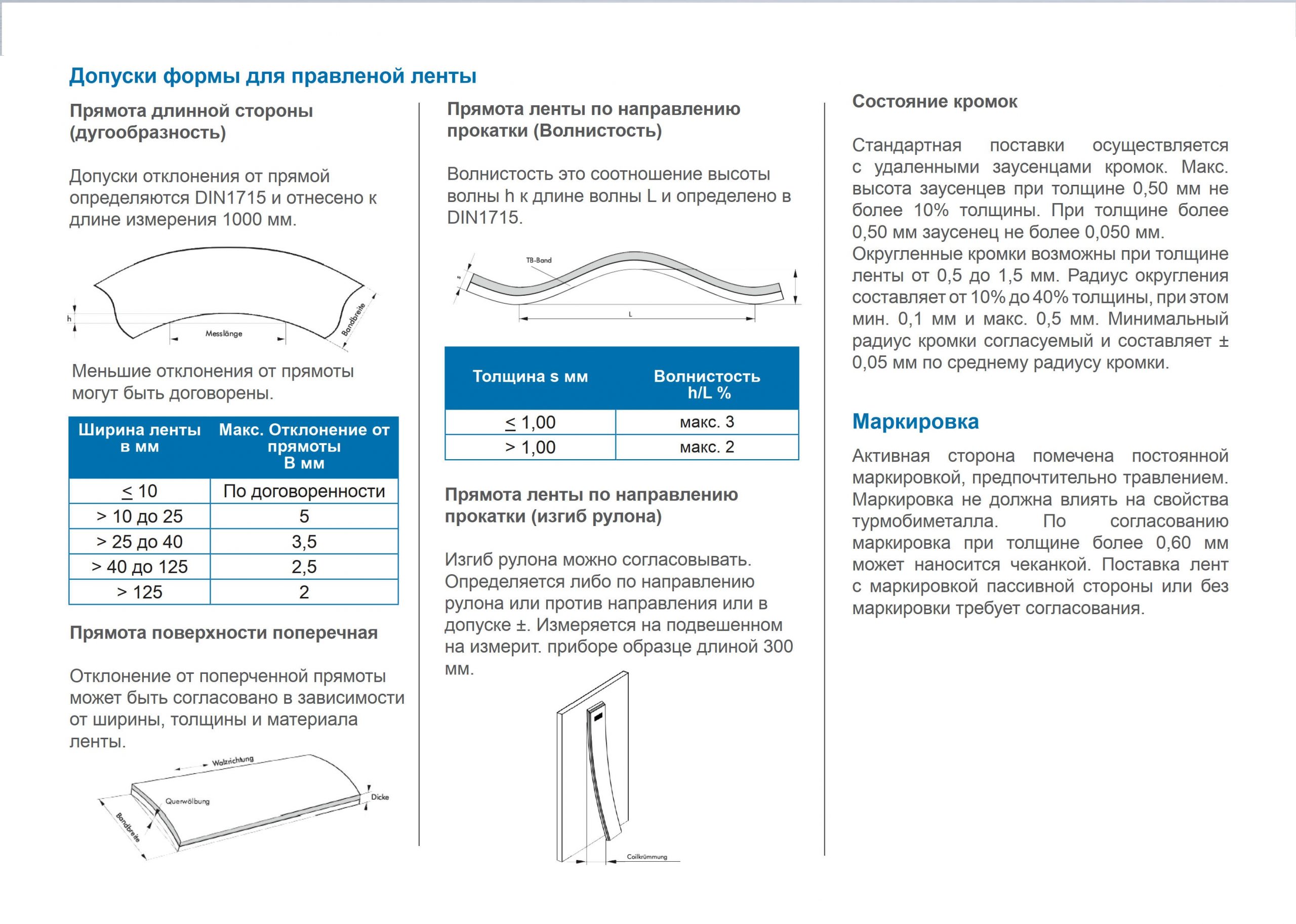

Допуски
